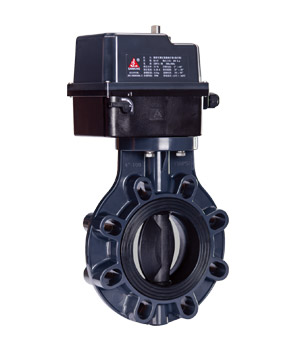

电动蝶阀
优点：
1) 执行器通过撞击试验、酸碱测试，材料符合SGS
2) 阀门开度可调节15度到90度
3) 执行器与阀门的联接符合 EN ISO 5211 标准
4) 改性PP阀瓣，性能更好
5) 本体和密封垫特殊加厚
6) 材质符合饮用水标准
7) 材料经过纳米改性，提高产品耐压性及抗冲击性能
8) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能
9）电动执行器开区可调（15度~90度）
10) 具机械档位保护功能
11) 外置接线盒
12) EA-A6防护等级通过SGS IP67认证
EA-A7防护等级通过SGS IP66认证
请点击进入电动执行器说明书
描述：
1) 材质: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1½" - 12"; 50mm - 315mm ; DN40 - DN300
3) 标准: ANSI, DIN, JIS
4) 连接: 法兰
5) 工作压力: 1½" - 6" 150 PSI; 8"-12" 120 PSI
6) 操作温度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
7) 本体颜色: UPVC(深灰色), CPVC(浅灰色), PPH(米黄色),PVDF(象牙色）
1) 执行器通过撞击试验、酸碱测试，材料符合SGS
2) 阀门开度可调节15度到90度
3) 执行器与阀门的联接符合 EN ISO 5211 标准
4) 改性PP阀瓣，性能更好
5) 本体和密封垫特殊加厚
6) 材质符合饮用水标准
7) 材料经过纳米改性，提高产品耐压性及抗冲击性能
8) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能
9）电动执行器开区可调（15度~90度）
10) 具机械档位保护功能
11) 外置接线盒
12) EA-A6防护等级通过SGS IP67认证
EA-A7防护等级通过SGS IP66认证
请点击进入电动执行器说明书
描述：
1) 材质: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1½" - 12"; 50mm - 315mm ; DN40 - DN300
3) 标准: ANSI, DIN, JIS
4) 连接: 法兰
5) 工作压力: 1½" - 6" 150 PSI; 8"-12" 120 PSI
6) 操作温度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
7) 本体颜色: UPVC(深灰色), CPVC(浅灰色), PPH(米黄色),PVDF(象牙色）

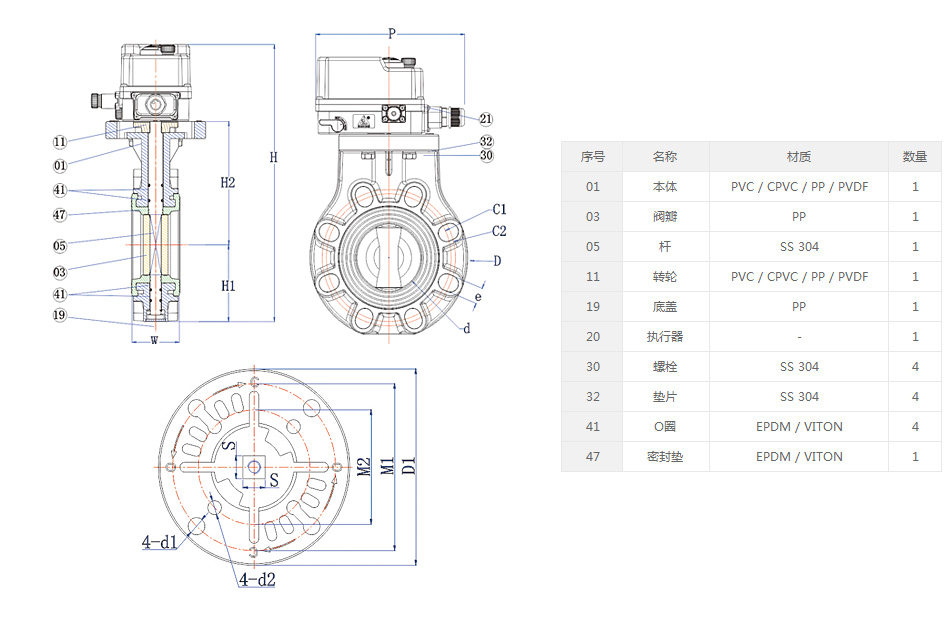

产品规格（单位: MM）
UPVC/PVDF
单位： MM
| 尺寸 | d | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-e | 操作力矩 (N·M) | |
| JIS | DIN/ANSI | |||||||||||||||||
| 1½'（40） | 40.00 | 98.00 | 110.00 | 279.00 | 74.00 | 114.00 | 148.00 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 34.00 | 180.00 | 4-19 | 12 | |
| 2'（50） | 52.00 | 120.00 | 125.00 | 296.00 | 81.00 | 124.00 | 162.00 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 44.00 | 180.00 | 4-19 | 15 | |
| 2½'（65） | 66.00 | 140.00 | 145.00 | 309.50 | 89.50 | 129.00 | 179.20 | 105.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 46.00 | 180.00 | 4-19 | 18 | |
| 3'（80） | 78.50 | 150.00 | 160.00 | 360.50 | 97.50 | 145.00 | 195.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 57.00 | 212.00 | 8-19 | 20 | |
| 4'（100） | 104.00 | 175.00 | 190.50 | 391.00 | 112.50 | 160.00 | 225.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 60.00 | 212.00 | 8-19 | 30 | |
| 5'（125） | 127.00 | 210.00 | 216.00 | 421.00 | 127.50 | 175.00 | 255.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 66.00 | 212.00 | 8-23 | 42 | |
| 6'（150） | 151.00 | 240.00 | 241.00 | 448.00 | 140.00 | 190.00 | 280.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 72.00 | 212.00 | 8-23 | 48 | |
| 8'（200） | 200.00 | 290.00 | 298.00 | 537.00 | 172.50 | 219.50 | 340.00 | 120.00 | 102.00 | 70.00 | 10.50 | 8.50 | 21.90 | 82.00 | 260.00 | 12-23 | 8-23 | 80 |
| 10'（250） | 251.00 | 350.00 | 362.00 | 609.00 | 205.00 | 257.00 | 410.00 | 125.00 | 125.00 | 102.00 | 12.50 | 10.50 | 21.90 | 92.00 | 260.00 | 12-25 | 180 | |
| 12'（300） | 290.00 | 400.00 | 431.00 | 722.00 | 242.50 | 302.00 | 485.00 | 125.00 | 125.00 | 102.00 | 12.50 | 10.50 | 26.90 | 98.00 | 305.00 | 16-25 | 12-25 | 400 |
PPH/PVDF
单位： MM
| 尺寸 | d | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-e | 操作力矩 (N·M) | |
| JIS | DIN/ANSI | |||||||||||||||||
| 1½'（40） | 40.00 | 98.00 | 110.00 | 279.00 | 74.00 | 114.00 | 148.00 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 34.00 | 180.00 | 4-19 | 12 | |
| 2'（50） | 52.00 | 120.00 | 125.00 | 296.00 | 81.00 | 124.00 | 162.00 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 44.00 | 180.00 | 4-19 | 15 | |
| 2½'（65） | 66.00 | 140.00 | 145.00 | 308.50 | 89.00 | 128.50 | 176.20 | 104.00 | 70.00 | 50.00 | 8.50 | 6.50 | 13.90 | 46.00 | 180.00 | 4-19 | 18 | |
| 3'（80） | 78.50 | 150.00 | 160.00 | 357.50 | 96.00 | 143.50 | 191.50 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 57.00 | 212.00 | 8-19 | 20 | |
| 4'（100） | 104.00 | 175.00 | 190.50 | 388.00 | 111.30 | 158.10 | 222.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 13.90 | 60.00 | 212.00 | 8-19 | 30 | |
| 5'（125） | 127.00 | 210.00 | 216.00 | 416.00 | 125.00 | 172.50 | 252.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 66.00 | 212.00 | 8-23 | 42 | |
| 6'（150） | 151.00 | 240.00 | 241.00 | 440.00 | 136.20 | 186.10 | 275.20 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 16.90 | 72.00 | 212.00 | 8-23 | 48 | |
| 8'（200） | 200.00 | 290.00 | 298.00 | 528.30 | 168.20 | 215.10 | 335.00 | 119.00 | 102.00 | 70.00 | 10.50 | 8.50 | 21.90 | 82.00 | 260.00 | 12-23 | 8-23 | 80 |
| 10'（250） | 251.00 | 350.00 | 362.00 | 597.00 | 199.00 | 251.00 | 403.90 | 123.80 | 125.00 | 102.00 | 12.50 | 10.50 | 21.90 | 92.00 | 260.00 | 12-25 | 180 | |
| 12'（300） | 290.00 | 400.00 | 431.00 | 707.60 | 235.30 | 294.80 | 477.70 | 123.80 | 125.00 | 102.00 | 12.50 | 10.50 | 26.90 | 98.00 | 305.00 | 16-25 | 12-25 |
400 |
